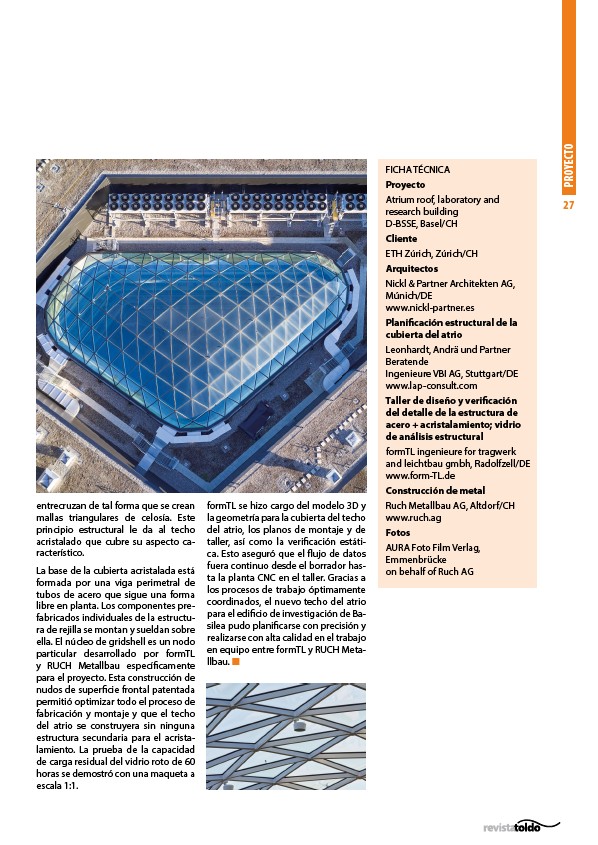

entrecruzan de tal forma que se crean
mallas triangulares de celosía. Este
principio estructural le da al techo
acristalado que cubre su aspecto característico.
La base de la cubierta acristalada está
formada por una viga perimetral de
tubos de acero que sigue una forma
libre en planta. Los componentes prefabricados
individuales de la estructura
de rejilla se montan y sueldan sobre
ella. El núcleo de gridshell es un nodo
particular desarrollado por formTL
y RUCH Metallbau específicamente
para el proyecto. Esta construcción de
nudos de superficie frontal patentada
permitió optimizar todo el proceso de
fabricación y montaje y que el techo
del atrio se construyera sin ninguna
estructura secundaria para el acristalamiento.
La prueba de la capacidad
de carga residual del vidrio roto de 60
horas se demostró con una maqueta a
escala 1:1.
formTL se hizo cargo del modelo 3D y
la geometría para la cubierta del techo
del atrio, los planos de montaje y de
taller, así como la verificación estática.
Esto aseguró que el flujo de datos
fuera continuo desde el borrador hasta
la planta CNC en el taller. Gracias a
los procesos de trabajo óptimamente
coordinados, el nuevo techo del atrio
para el edificio de investigación de Basilea
pudo planificarse con precisión y
realizarse con alta calidad en el trabajo
en equipo entre formTL y RUCH Metallbau.
n
FICHA TÉCNICA
Proyecto
Atrium roof, laboratory and
research building
D-BSSE, Basel/CH
Cliente
ETH Zúrich, Zúrich/CH
Arquitectos
Nickl & Partner Architekten AG,
Múnich/DE
www.nickl-partner.es
Planificación estructural de la
cubierta del atrio
Leonhardt, Andrä und Partner
Beratende
Ingenieure VBI AG, Stuttgart/DE
www.lap-consult.com
Taller de diseño y verificación
del detalle de la estructura de
acero + acristalamiento; vidrio
de análisis estructural
formTL ingenieure for tragwerk
and leichtbau gmbh, Radolfzell/DE
www.form-TL.de
Construcción de metal
Ruch Metallbau AG, Altdorf/CH
www.ruch.ag
Fotos
AURA Foto Film Verlag,
Emmenbrücke
on behalf of Ruch AG
